Gráfico: Contornos de Acerto no Navio Atlas IIAS Modo-5 com A = 3,45. Gráfico de contorno 2D mostrando duas curvas elípticas/ovais de probabilidade (linhas tracejadas e pontilhadas representando níveis de probabilidade 10^-5 e 10^-6 respectivamente) em uma grade de coordenadas. O eixo X é rotulado 'Distância de Alcance (nm)' variando de -5 a 25. O eixo Y é rotulado 'Distância Transversal (nm)' variando de -15 a 15. A legenda na área superior mostra 'Atlas IIAS', linha tracejada '10^-5', linha pontilhada '10^-6' e 'Mode 5 P_I'. Anotação dentro do gráfico: 'B = 1.000' e 'A = 3,45'. Os contornos são ovais alongados centrados próximos a (5, 0), estendendo-se aproximadamente de 0 a 17 nm de alcance e -5 a 5 nm transversalmente.
c0550·p64· diagram

PT-BR: Gráfico de contorno de probabilidade 2D intitulado via legenda 'Contornos de Acerto no Navio Atlas IIAS Modo-5 com A = 3,45'. Mostra duas linhas de contorno de probabilidade em formato oval (10^-5 tracejada, 10^-6 pontilhada) em um sistema de coordenadas de alcance vs transversal medido em milhas náuticas (nm). Parâmetros B = 1.000 e A = 3,45 anotados dentro da área do gráfico. Os contornos são horizontalmente alongados, indicando maior incerteza na direção de alcance do que transversal.

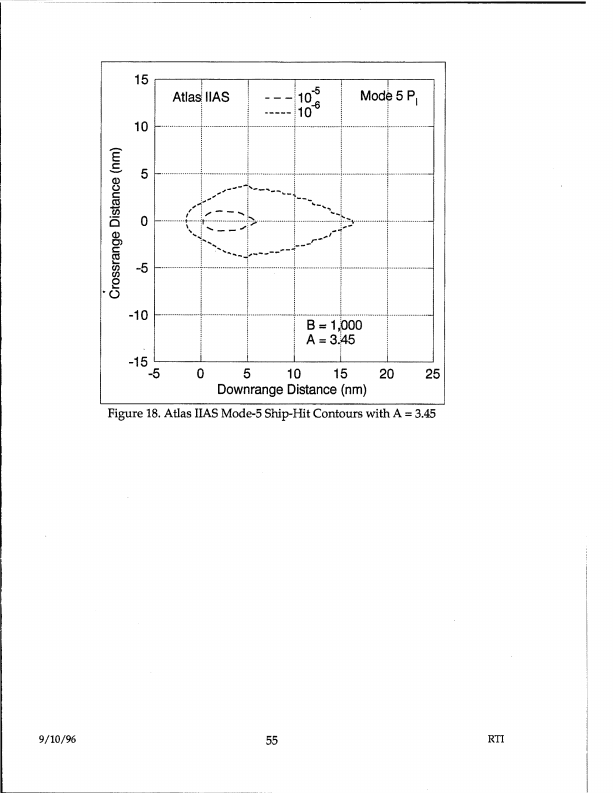

Figura 18. Contornos de Acerto no Navio Atlas IIAS Modo-5 com A = 3,45
