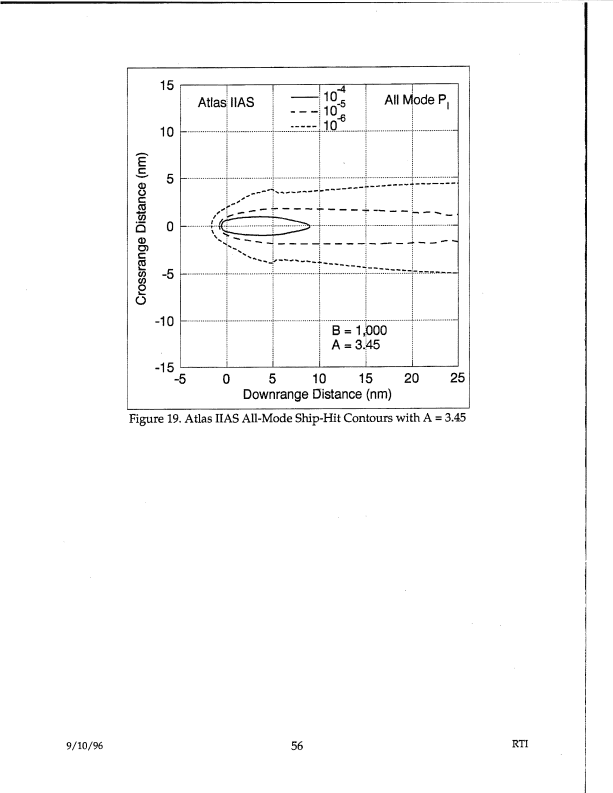

Gráfico intitulado 'Atlas IIAS All Mode P_I' mostrando contornos de acerto em embarcação. Eixo Y: Distância Transversal (nm) variando de -15 a 15. Eixo X: Distância em Alcance (nm) variando de -5 a 25. Três curvas de contorno são plotadas: linha sólida (10^-4), linha tracejada (10^-5) e linha pontilhada (10^-6). Parâmetros exibidos dentro do gráfico: B = 1.000 e A = 3,45. Os contornos formam elipses alongadas centradas próximas à origem, estendendo-se mais ao longo do eixo de alcance.
c0556·p65· diagram

PT-BR: Gráfico de contorno técnico para o sistema de radar/alvo Atlas IIAS mostrando contornos de probabilidade de acerto em embarcação no modo total (P_I) em três níveis de probabilidade (10^-4, 10^-5, 10^-6) em função das distâncias em alcance e transversal em milhas náuticas. Parâmetros: B=1.000, A=3,45.

Figura 19. Contornos de Acerto em Embarcação no Modo Total do Atlas IIAS com A = 3,45
