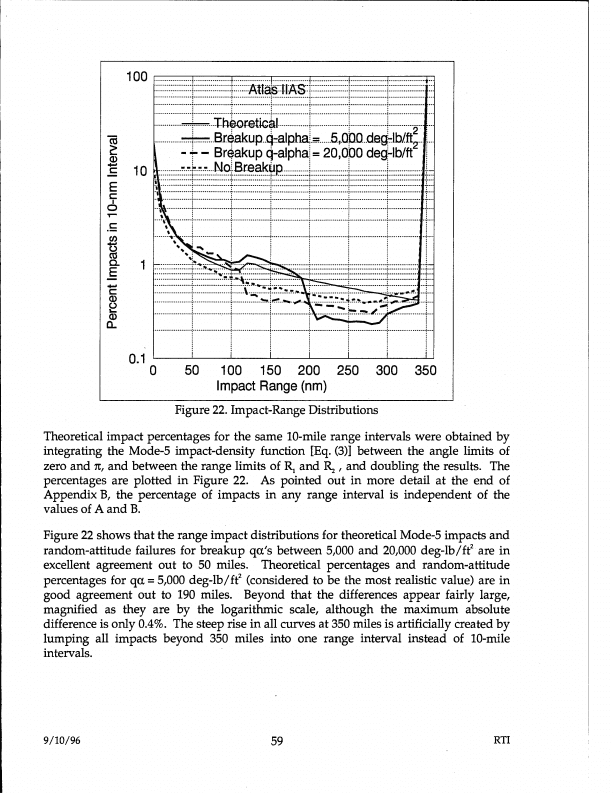

Figura 22. Distribuições de Alcance de Impacto

Os percentuais de impacto teóricos para os mesmos intervalos de 10 milhas de alcance foram obtidos integrando a função de densidade de impacto Modo-5 [Eq. (3)] entre os limites angulares de zero e π, e entre os limites de alcance de Ri e Ri+1 e dobrando os resultados. Os percentuais são plotados na Figura 22. Conforme apontado em mais detalhes ao final do Apêndice B, o percentual de impactos em qualquer intervalo de alcance é independente dos valores de A e B.

A Figura 22 mostra que as distribuições de impacto por alcance para impactos teóricos do Modo-5 e falhas de atitude aleatória para valores de ruptura q entre 5.000 e 20.000 deg-lb/ft² estão em excelente concordância até 50 milhas. Os percentuais teóricos e os percentuais de atitude aleatória para q = 5.000 deg-lb/ft² (considerado o valor mais realista) estão em boa concordância até 190 milhas. Além disso, as diferenças parecem bastante grandes, amplificadas pela escala logarítmica, embora a diferença absoluta máxima seja de apenas 0,4%. A subida abrupta em todas as curvas a 350 milhas é criada artificialmente ao agrupar todos os impactos além de 350 milhas em um único intervalo de alcance em vez de intervalos de 10 milhas.

59
