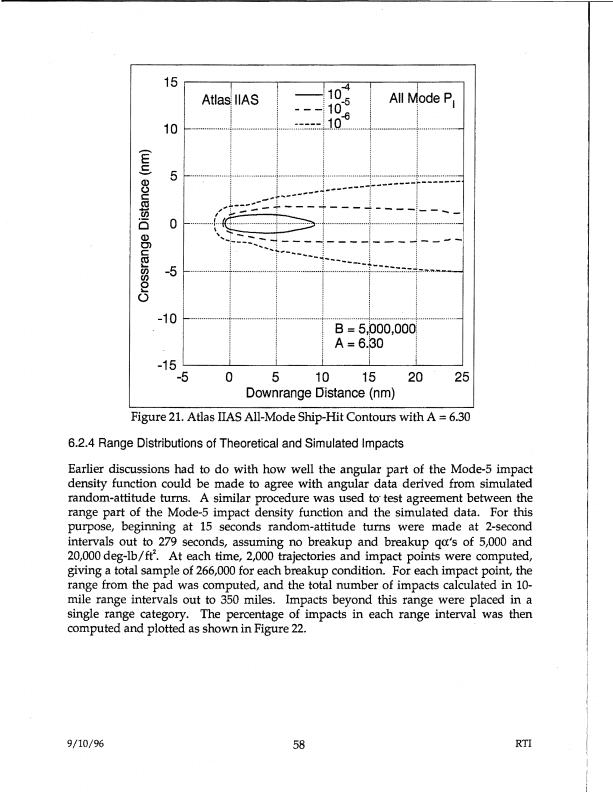

Figura 21. Contornos de acerto em embarcação Atlas IIAS em todos os modos com A = 6,30
c0566·p67· diagram

PT-BR: Diagrama de curvas de nível mostrando contornos de probabilidade de acerto em embarcação para o sistema de mísseis Atlas IIAS na configuração Todos os Modos com A = 6,30. O eixo x representa a Distância em Alcance em milhas náuticas (nm), variando de -5 a 25. O eixo y representa a Distância Transversal em milhas náuticas (nm), variando de -15 a 15. Múltiplas curvas de nível são plotadas correspondendo a diferentes níveis de probabilidade (10^-2, 10^-3, 10^-4) mostrados na legenda. Os contornos são aproximadamente elípticos, centrados próximo à origem, alongados ao longo do eixo de alcance. A legenda também mostra B = 5.000.000 e A = 6,30.

Figura 21. Contornos de acerto em embarcação Atlas IIAS em todos os modos com A = 6,30

8.2.4 Distribuições de Alcance de Impactos Teóricos e Simulados

Discussões anteriores trataram de como bem a parte angular da função de densidade de impacto do Modo-5 poderia ser feita para concordar com dados angulares derivados de giros de atitude aleatória simulados. Um procedimento semelhante foi usado para testar a concordância entre a parte de alcance da função de densidade de impacto do Modo-5 e os dados simulados. Para esse fim, começando em 15 segundos, giros de atitude aleatória foram feitos em intervalos de 2 segundos até 279 segundos, assumindo sem ruptura e q0's de ruptura de 5.000 e 20.000 grau-pé². A cada instante, 2.000 trajetórias e pontos de impacto foram computados, dando uma amostra total de 266.000 para cada condição de ruptura. Para cada ponto de impacto, o alcance a partir da plataforma foi calculado, e o número total de impactos calculado em intervalos de 10 milhas de alcance até 350 milhas. Impactos além desse alcance foram colocados em uma única categoria de alcance. A porcentagem de impactos em cada intervalo de alcance foi então calculada e plotada conforme mostrado na Figura 22.
