ver scan original →A Figura 24 mostra as porcentagens de impactos por giro de mau funcionamento em setores de 5° para sem ruptura e para qe's de ruptura de 20.000, 10.000 e 5.000 deg-lb/ft². Para B = 1.000, os impactos teóricos do Modo 5 também são plotados usando valores de melhor ajuste de A. Este valor de B foi escolhido pois é atualmente utilizado pelo RTI em estudos de risco da fase de lançamento para a 45ª Asa Espacial. Nos setores de ±80° a ±180°, onde a maioria dos centros populacionais está localizada, ajustes de dados razoavelmente bons foram possíveis para todos os qe's de ruptura, exceto 5.000 deg-lb/ft². Nenhum valor de A pôde ser encontrado para produzir um bom ajuste com B = 1.000. O gráfico inferior da Figura 25 mostra que um excelente ajuste entre giro de mau funcionamento e dados teóricos é possível para qe = 5.000 deg-lb/ft² se uma escolha diferente de B for feita.

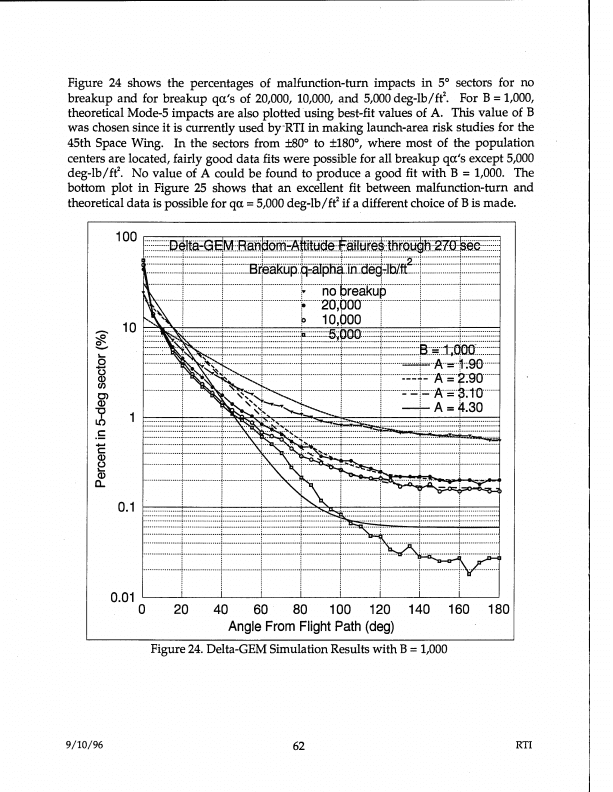

Figura 24. Resultados de Simulação Delta-GEM com B = 1.000
