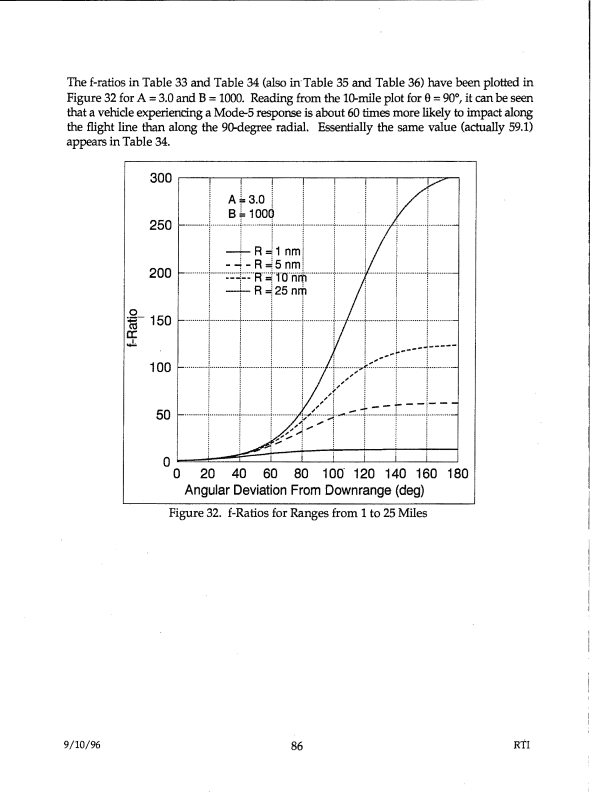

ver scan original →As razões-f nas Tabelas 33 e 34 (também nas Tabelas 35 e 36) foram plotadas na Figura 32 para A = 3,0 e B = 1000. Lendo o gráfico de 10 milhas para θ = 90°, pode-se observar que um veículo com resposta Modo-5 tem aproximadamente 60 vezes mais probabilidade de impactar ao longo da linha de voo do que ao longo do radial de 90 graus. Essencialmente o mesmo valor (na verdade 59,1) aparece na Tabela 34.
Figura 32. Razões-f para Alcances de 1 a 25 Milhas
