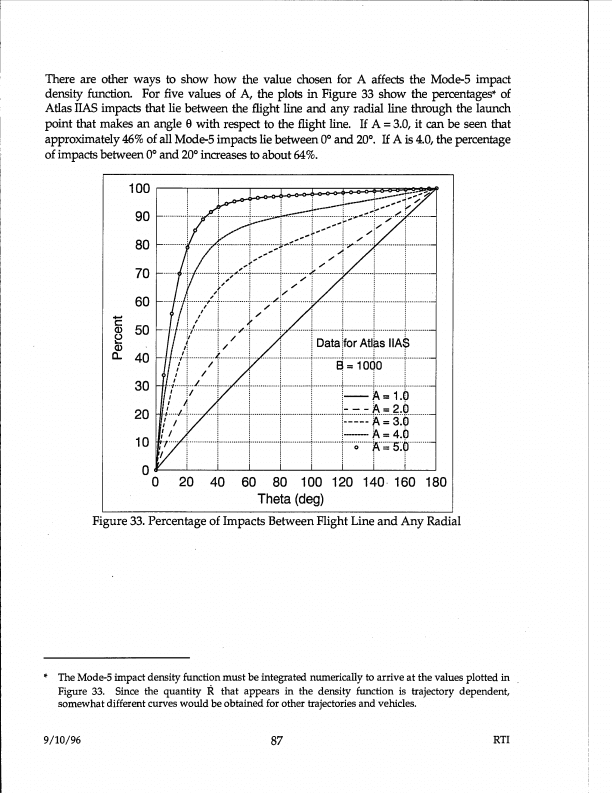

ver scan original →Existem outras formas de mostrar como o valor escolhido para A afeta a função de densidade de impacto do Modo 5. Para cinco valores de A, os gráficos na Figura 33 mostram as porcentagens* dos impactos do Atlas IIAS que estão entre a linha de voo e qualquer linha radial através do ponto de lançamento que forma um ângulo θ com relação à linha de voo. Se A = 3,0, pode-se ver que aproximadamente 46% de todos os impactos do Modo 5 estão entre 0° e 20°. Se A é 4,0, a porcentagem de impactos entre 0° e 20° aumenta para cerca de 64%.
Figura 33. Porcentagem de Impactos Entre a Linha de Voo e Qualquer Radial
* A função de densidade de impacto do Modo 5 deve ser integrada numericamente para se chegar aos valores plotados na Figura 33. Como a quantidade R que aparece na função de densidade depende da trajetória, curvas um tanto diferentes seriam obtidas para outras trajetórias e veículos.
9/10/96
