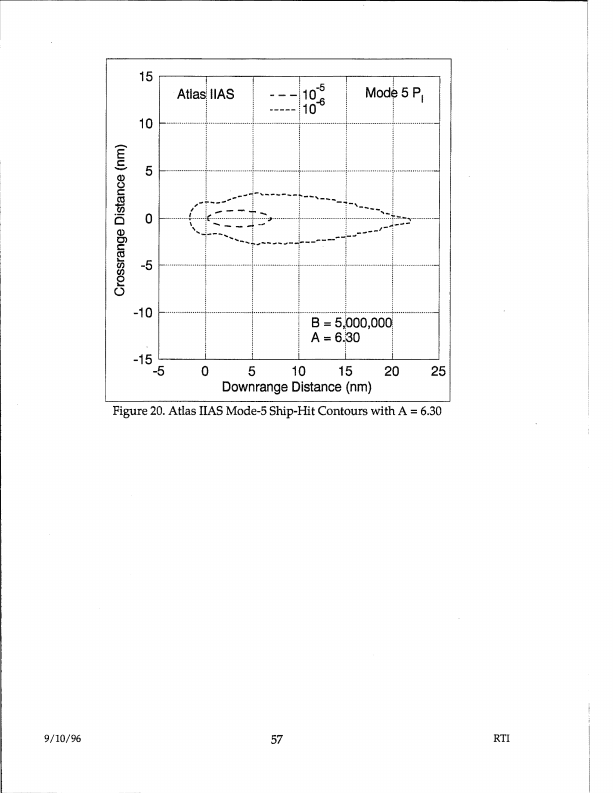

Figura 20. Contornos de Acerto em Navio do Atlas IIAS Modo 5 com A = 6,30 — gráfico de contorno 2D mostrando Distância Transversal (nm) no eixo Y (intervalo -15 a 15) e Distância em Alcance (nm) no eixo X (intervalo -5 a 25). Duas curvas de contorno de probabilidade são plotadas como linhas tracejadas: uma para 10^-5 (traços mais longos) e outra para 10^-6 (traços mais curtos), ambas formando formas elípticas alongadas centralizadas ligeiramente à direita da origem. Legenda no canto superior esquerdo: 'Atlas IIAS'. Parâmetros anotados dentro do gráfico: B = 5.000.000; A = 6,30. Rótulo de modo: 'Mode 5 P_i'.
c0561·p66· diagram

PT-BR: Gráfico de contorno de probabilidade 2D intitulado 'Contornos de Acerto em Navio do Atlas IIAS Modo 5 com A = 6,30'. Eixo Y: Distância Transversal (nm), intervalo -15 a 15. Eixo X: Distância em Alcance (nm), intervalo -5 a 25. Duas linhas de contorno tracejadas representando níveis de probabilidade 10^-5 e 10^-6 formam elipses alongadas orientadas ao longo do eixo de alcance. B = 5.000.000; A = 6,30 anotados no interior inferior direito. Linhas de grade presentes.

Figura 20. Contornos de Acerto em Navio do Atlas IIAS Modo 5 com A = 6,30
